Overview of position encoding

ALiBi

当下，有若干种位置编码的方式：

1. Sinusoidal position embeddings: Transformer 提出的正弦位置编码
2. RoPE: RoPE 提出的旋转位置编码
3. T5 bias: T5 (Raffel et al., 2020) 提出的相对位置编码

作者通过实验对比了不同的位置编码方法，发现这些方法在推理阶段的外推能力都比较差。

为了解决这个问题，作者提出了 ALiBi (attention with linear biases) (Press et al., 2022), 一个几乎不增加计算和内存开销的位置编码方法，来提高 LLM 在推理阶段的外推能力。

作者将外推能力定义为

a model’s ability to continue performing well as the number of input tokens during validation increases beyond the number of tokens on which the the model was trained.

计 $L$ 为训练阶段的上下文长度， $L_{valid}$ 为推理阶段的上下文长度。

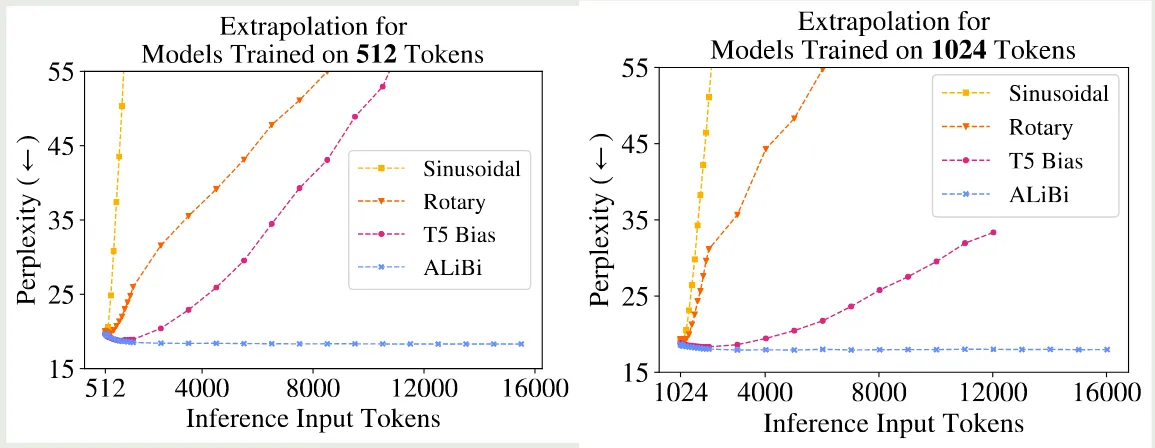

作者首先对比了不同的位置编码方法的外推能力，结果如下图所示

结果显示，不同位置编码在推理阶段扩展模型的上下文能力均有限。

为了解决这个问题，作者提出了 AliBi, 其表达式为

其中 $m$ 是一个和 heads 相关的超参数。如果我们有 8 个 heads, 则对应的 scaling 值分别为 $[1/2^1,1/2^2,\dots,1/2^8]$, 如果我们有 16 个 heads, 则我们对 8 个 heads 的结果进行插值，得到 $[1/2^{0.5},1/2^1,\dots,1/2^8]$. ALiBi 的示意图如下所示

ALiBi 通过 bias 惩罚了较远的 query-key pairs, 并且不同的 heads 的惩罚项也不同，从而每个 head 对距离的信息敏感度也不尽相同。

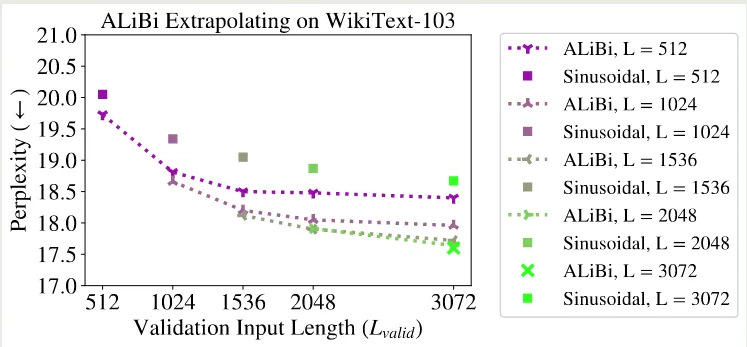

ALiBi 在 WikiText-103 上的实验结果如下图所示

Introduction

(Kazemnejad et al., 2023) 系统性对比了 AliBi, RoPE , T5 提出的 T5 bias 以及 Transformer 提出的绝对位置编码 (APE).

作者发现，常用的方法在 length generalization 上表现并不是最好的，而 NoPE 不需要额外的计算开销反而效果最好。

(Wang et al., 2024) 进一步探究了 NoPE 长度外推的泛化性。作者有三点发现：

1. NoPE 相比于 RoPE, 其长度外推泛化能力更强
2. 对于 NoPE 来说，模型会在还没有到达预训练上下文长度之前，表现就出现下降的情况
3. 通过调整 softmax 的温度超参数，我们可以提高 NoPE 的长度外推泛化性能力。

Method

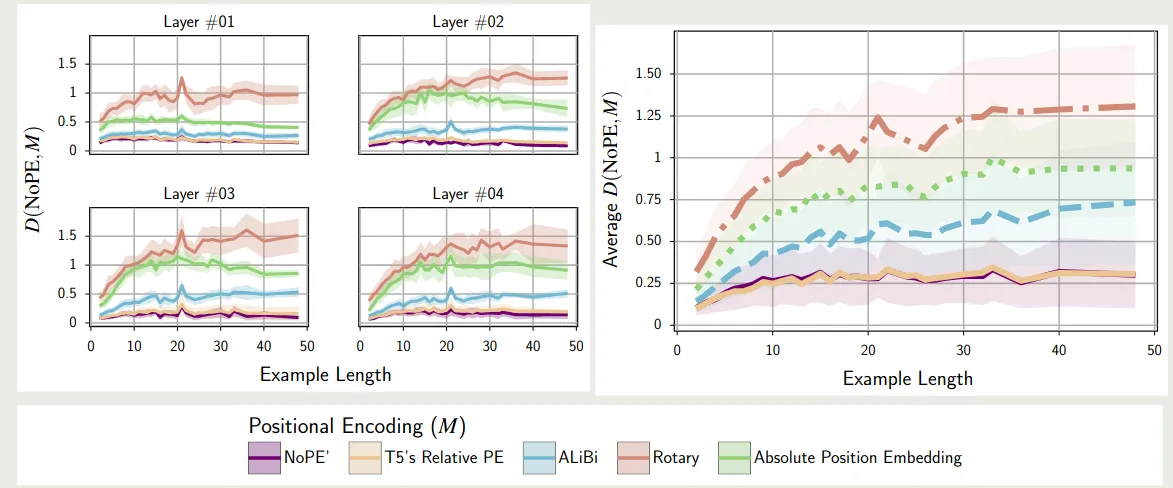

【参考文献 1】对比了不同 position encoding 的相似度，结果如下图所示

实验结果表明，NoPE 与 T5 提出的 T5 bias 最相似。

作者在理论上推导出了 NoPE 的两个性质：

Theorem 1 (Absolute Encoding) Let $x$ be an input sequence of length $T + 1$ to the model. Then, the first layer of $f_θ$ can recover absolute positions $[1, . . . , T + 1]$ in the hidden state $H^{(1)}$. That is, there exist $W_Q, W_K , W_V , W_O, W_1$, and $W_2$ such that the self-attention and feedforward operations in the first layer compute absolute positions and write it to the next hidden state.

Theorem 2 (Relative Encoding) Suppose that the hidden state $H^{(1)}$ contains absolute positional information, as stated in Theorem 1, and assume that it is not overwritten by any subsequent layers. Then, the self-attention in all subsequent layers can implement a relative positional encoding: there exists a parameterization of fθ such that, for $\ell ≥ 2$, the attention dot product between query $q_n$ and key $k_m$ at positions n and m can be expressed as:

where $f_{cnt}$ is a function of their content, and $f_{rel}$ is a function of their relative distance.

【参考文献 2】探究了 softmax 中 normalization factor 对模型表现的影响，作者定义 attention 为

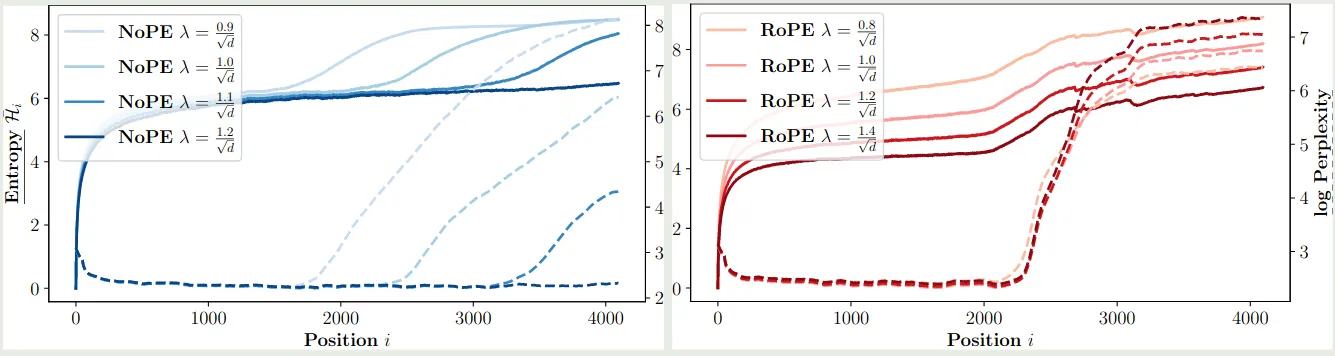

实验结果如下图所示

结果说明，通过调整 $\lambda$ 我们可以有效提高 NoPE 的上下文扩展泛化能力

• The Impact of Positional Encoding on Length Generalization in Transformers
• Length Generalization of Causal Transformers without Position Encoding

本文前半部分参考 参考文献1，推荐大家看博客原文。

Position encoding总结

在 上一篇blog 中, 我们介绍了 Attention 的两个性质，也就是在不加 position encoding 的情况下，Attention 对于 query 是 permutation equivariant 的，对于 key 和 value 是 permutation invariant 的。

但是“我爱你”和“你爱我”这两句话所表示的含义应该是不一样的，我们将这两句话作为 key 和 value 的时候，我们发现模型的输出是一致的，这显然是不能接受的。因此，我们就需要加入 position encoding，让模型学习到语序信息，从而明白不同的语序有不同的含义。

下面是测试代码 （来自 参考文献1）

import torch
import torch.nn as nn
from transformers import AutoTokenizer, AutoModel

model_id = "meta-llama/Llama-3.2-1B"
tok = AutoTokenizer.from_pretrained(model_id)
model = AutoModel.from_pretrained(model_id)

text = "The dog chased another dog"
tokens = tok(text, return_tensors="pt")["input_ids"]
embeddings = model.embed_tokens(tokens)
hdim = embeddings.shape[-1]

W_q = nn.Linear(hdim, hdim, bias=False)
W_k = nn.Linear(hdim, hdim, bias=False)
W_v = nn.Linear(hdim, hdim, bias=False)
mha = nn.MultiheadAttention(embed_dim=hdim, num_heads=4, batch_first=True)

with torch.no_grad():
    for param in mha.parameters():
        nn.init.normal_(param, std=0.1) # Initialize weights to be non-negligible

output, _ = mha(W_q(embeddings), W_k(embeddings), W_v(embeddings))

dog1_out = output[0, 2]
dog2_out = output[0, 5]
print(f"Dog output identical?: {torch.allclose(dog1_out, dog2_out, atol=1e-6)}") #True

Position encoding 可以分为绝对位置编码 (absolute position encoding, APE)，相对位置编码 (relative position encoding, RPE) 以及可学习的位置编码。可学习位置编码主要是 BERT 类的模型在使用，其训练成本比较高，本文不做讨论。绝对位置编码是原始 transformer 里提出的编码模式，现在的大多数基于 transformer 模型使用的都是相对位置编码。

本文中，我们先介绍位置编码应该具有的性质，然后我们分别介绍绝对位置编码和相对位置编码，我们将着重关注苏剑林老师提出来的 RoPE。

位置编码

在介绍位置编码之前，我们首先应该关注位置编码的性质，位置编码的目标是为输入的 token embedding 增加位置信息，那么理想的位置编码应该是怎么样的呢？

我们这里直接引用 参考文献1 中给定的性质：

1. 性质 1: token sequence 中每个位置的位置编码都是唯一的。这个很好理解，如果不唯一的话，那么根据前面推导的性质，这两个位置的 attention 输出就完全一致了
2. 性质 2: 线性相关性。也就是说，如果我们知道了位置 $p$ 处的位置编码，那么理想情况下，我们应该能比较简单地得到 $p+k$ 处的位置编码，理想情况下，我们应该有 $PE(p+k)=W_kPE(p)$.
3. 性质 3: 泛化到长上下文中去。我们希望位置编码不仅在 8K 的上下文起作用，还希望位置编码能够泛化到 32K 的上下文
4. 性质 4: 生成模式是固定的。固定的模式有助于模型更好地学习位置相关的信息
5. 性质 5: 可以扩展到多维。我们希望位置编码可以从文本扩展到图片再到视频，也就是从 $1D$ 到 $nD$.

相对位置编码

前面介绍了绝对位置编码，每个位置的位置编码是固定的。但是绝对位置编码的问题是，模型比较难以学习相对位置关系。

举个例子，我们提到上下文时，通常会使用“上一节”，“上一章”这些表示相对位置关系的词。

因此，我们希望让模型学习相对位置关系而不是绝对位置关系，因为相对关系更符合我们的认知。

结论

本文中，我们回顾了位置编码，包括绝对位置编码和相对位置编码，我们着重介绍了 RoPE 的原理，推导以及代码实现。

参考文献

1. You could have designed state of the art positional encoding
2. Is LLaMA rotary embedding implementation correct?
3. [LLaMA] Rotary positional embedding differs with official implementation
4. RoPE blog
5. RoFormer
6. 位置编码之路
7. RoPE的远距离衰减

RNoPE-SWA

作者系统性分析了已有的 attention 机制，然后作者提出了混合的 attention 机制，来提高模型在长上下文的表现以及维持模型在短上下文场景下的表现。

作者首先强调了提升 LLM 上下文长度面临的问题：

1. 如何有效处理长上下文输入
2. 如何训练长上下文 LLM
3. 如何降低长上下文 LLM 在 inference 时的 latency 以及 memory usage

对于建模长上下文输入，我们可以从 attention 机制或者位置编码来入手。前者类似的工作有 Landmark Attention 和 Focused Transformer, 但是这些方法的问题在于训练不稳定。 QK norm 可以比较好解决 softmax 分布过于极端的问题，但是其问题在于训练时的数值不稳定性，并且可能会影响模型的长上下文能力。

另一方面，对于位置编码，已有的工作如 APE, AliBi, RoPE 等都可以提供位置信息。但是，这些方法很有可能回影响模型最终的 attention score 分布。另外，NoPE 探究了移除 position encoding 的可能性。

还有一些工作目的是降低 softmax attention 的时间复杂度和空间复杂度。比如 sliding window attention, sparse attention, attention sink 等都可以降低整体的时间/空间复杂度。但是这些方法最终的表现都有所下降。

Observation

作者首先对比了以下不同方法对模型长上下文能力的影响。

作者训练了一个 8B 的模型，然后分别对比了三种方法：

1. RoPE: base frequency 设置为 10,000, SFT 阶段扩展到 2M
2. QK-Norm: 在 RoPE 的基础上，对 query 和 key 先进行 normalization 再进行 RoPE
3. NoPE: 移除 attention 中的位置编码信息

作者分别评估了三种方法的表现，实验结果如下表

实验结果显示，对于通用任务，RoPE 和 QK-Norm 的表现差不多，而 NoPE 的表现较差。对于长上下文任务，QK-Norm 的表现最差。

接下来，作者分析了三种方法的 attention 分布情况。作者将上下文分为四个 segments：

• begin: 开始的 10 个 token
• needle: 与 needle 相关的 tokens
• context: 通用的上下文 token
• qc: question/completion token, 语文题答案相关的 token

作者将 needle 放置在 50% 深度的位置。评测的实验结果如下

实验结果显示：

1. NoPE 是最关注 needle token 信息的，RoPE 次之，QK-Norm 最差
2. QK-Norm 更关注上下文信息，对其他的信息关注度较少

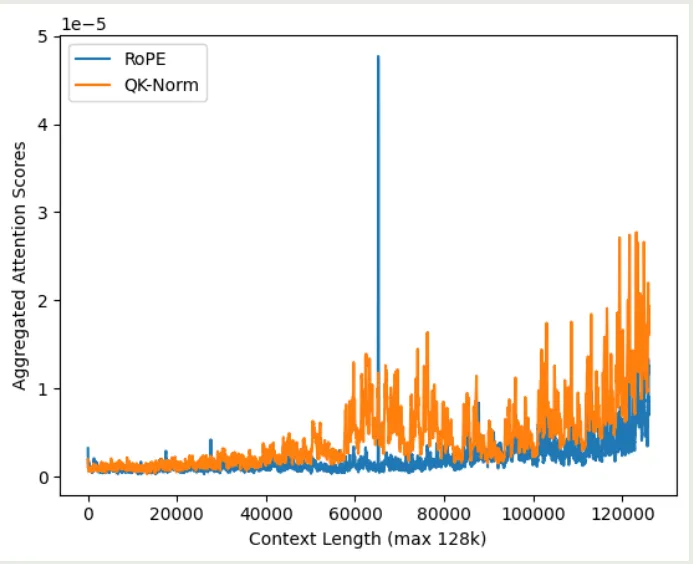

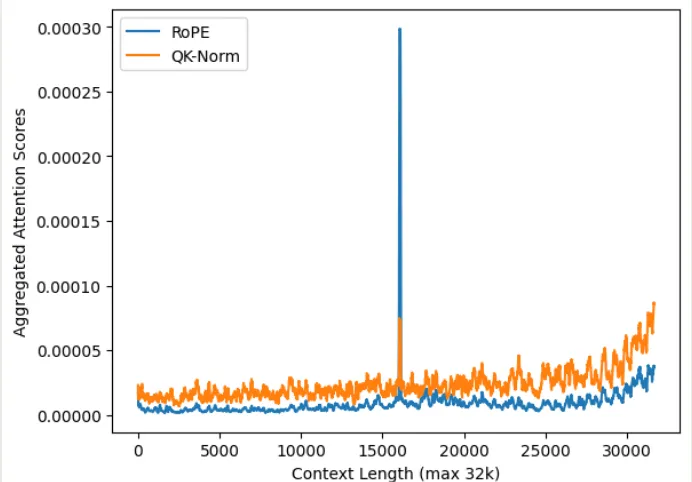

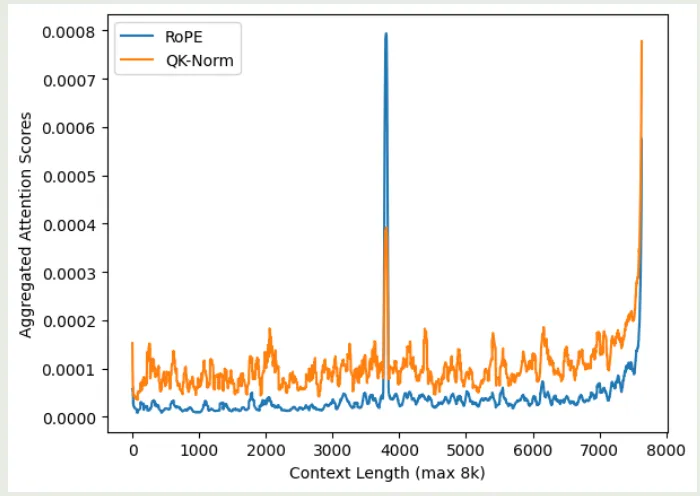

作者发现 QK-Norm 对初始的 token 信息关注度较少，作者认为这是因为 normalization 会让模型更关注邻近的 token 信息。为了验证这个观点，作者在不同的上下文长度下，分别计算了不同方法的 attention 分布情况，为了避免噪声，作者将开始的 10 个 token 以及最后的 $3\%$ token 排除在外，实验结果如下图所示

实验结果说明，相比于 softmax attention, QK-Norm 的 attention score 分布更平滑，其对于 need token 的注意力不如 RoPE, 这也说明了为什么 QK-Norm 的长上下文能力比较差。并且，QK-Norm 的 recency bias 更严重。

作者通过计算 RoPE 和 QK-Norm 的 attention distribution 的 entropy 来进一步说明这一点，结果如下表所示

结果显示 QK-Norm 的熵更高，这意味着 QK-Norm 的 attention score 分布更分散，也就证明了 Qk-Norm retrieval 能力比较差。

Method

考虑到 NoPE 和 RopE 各自的优点，作者提出了一个混合架构，来结合 NoPE 与 RoPE. 具体做法就是 NoPE layer 和 RoPE layer 交替进行。作者将这个模型架构记为 RNoPE.

RNoPE 不同 layer 与不同 base frequency 产生的 attention score 分布如下

实验结果显示，在 RNoPE 架构中，

1. 提升 base frequency 带来的增益逐渐递减
2. NoPE layer 的 retrieval 能力比较强，表现在 attention sink 现象以及对于 needle token 的 spike. 但是其 recency bias 比较弱
3. RoPE 的 retrieval 能力比较弱，但是其 attention sink 现象比较小
4. 当 base frequency 增加止呕，RoPE 的 recency bias 会降低，表现在 qc token 的权重降低

作者发现，RoPE 的 receptive field 会影响 NoPE layer 的 retrieval 能力。作者总结得到两个 insight

1. NoPE layer 对于 retrieval 任务比较擅长，而 RoPE layer 对于处理 local Information 比较擅长
2. 限制 RoPE 的 receptive field 可以保证 NoPE layer 的 retrieval 能力

基于这两个 insight, 作者构建了 RNoPE-SWA 架构，RNoPE-SWA 相比于 RNoPE, 将 full attention 变成了 sliding window attention, 来避免 RoPE layer 对下游的 NoPE layer 产生影响。

最终，作者基于 Command R+ 构建了模型，作者去除了 QK-Norm, 对于 NoPE layer, 作者使用了 full attention, 对于 RoPE layer, 作者使用了 window size 为 4096 的 sliding window attention. 作者通过实验验证了 NoPE layer 和 RoPElayer 的比例，实验结果发现 $1:3$ 的比例是最优的。最终每 4 个 layer 为一组，前三组为 SWA, 最后一层为 full attention.

最终，在通用任务上评测的结果如下

在 Ruler retrieval 上评测的结果如下

在 Ruler QA 上评测的结果如下

实验结果说明，模型在通用任务任务上与 baseline 模型表现差不多，且长上下文能力更强

Conclusion

作者提出了 RNope-SWA, 一个混合 NoPE, RoPE position embedding 和 sliding window attention 的 attention 机制。RNope-SWA 可以在保持模型表现的同时提高计算效率和降低 KV cache 占用。

尽管本文和已有的工作如 YoCo, Jamba-1.5 和 MiniMax-01 均证明了混合 attention 架构的有效性。但是，目前对于其工作机制尚缺乏一个比较系统性的理解。作者认为这是一个需要探究的方向。另外，作者还认为如何更好的汇总上下文信息与位置信息也是一个可以探究的方向。
