Notes on GLM-4.1V-Thinking

智谱 AI 在 25 年 7 月份发布了 GLM-4.1V-Thinking, 一个 9B 的多模态大语言模型，其在多个 benchmark 上达到了相同大小 MLLM 的 SOTA

智谱 AI 在 25 年 7 月份发布了 GLM-4.1V-Thinking, 一个 9B 的多模态大语言模型，其在多个 benchmark 上达到了相同大小 MLLM 的 SOTA

Introduction

已有工作如 MiMo-VL 和 V-Triune 主要集中在特定的领域，目前还没有一个在所有领域都能超过 non-reasoning model 表现的多模态 reasoning model.

基于这个目标，作者提出了 GLM-4.1V-Thinking, 一个 9B 的，用于通用领域多模态 reasoning 的 MLLM. 在预训练阶段，作者通过构建多样化的数据来提升模型的基础能力。在 post-training 阶段，作者构建了 domain-specific 的数据来让模型学会 reasoning. 最后，作者提出了 Reinforcement Learning with Curriculum Sampling (RLCS) 来扩展模型的 reasoning 能力。

作者主要发现如下：

  1. multi-domain RL 的泛化性非常强，在某一个 domain 上进行 RL 训练也可以提高模型在其他 domain 上的表现
  2. 动态选择 RL 训练的数据可以有效提高模型的表现和训练效率
  3. 一个 robust 以及 precise 的 reward model 对于 multi-domain RL 是至关重要的

Method

Architecture

GLM-4.1V-Thinking 是一个标准的 ViT-MLP-LLM 架构，其中：

  • ViT: ViT 使用的是 AIMv2-Huge
  • MLP: 是一个 3 层的 MLP，架构为 linear-LayerNorm-GELU-SwiGLU, 并且在进入 MLP 之前，GLM-4.1V-Thinking 还会在 spatial 上进行降采样，降采样率为 2
  • LLM: LLM 使用的是 GLM

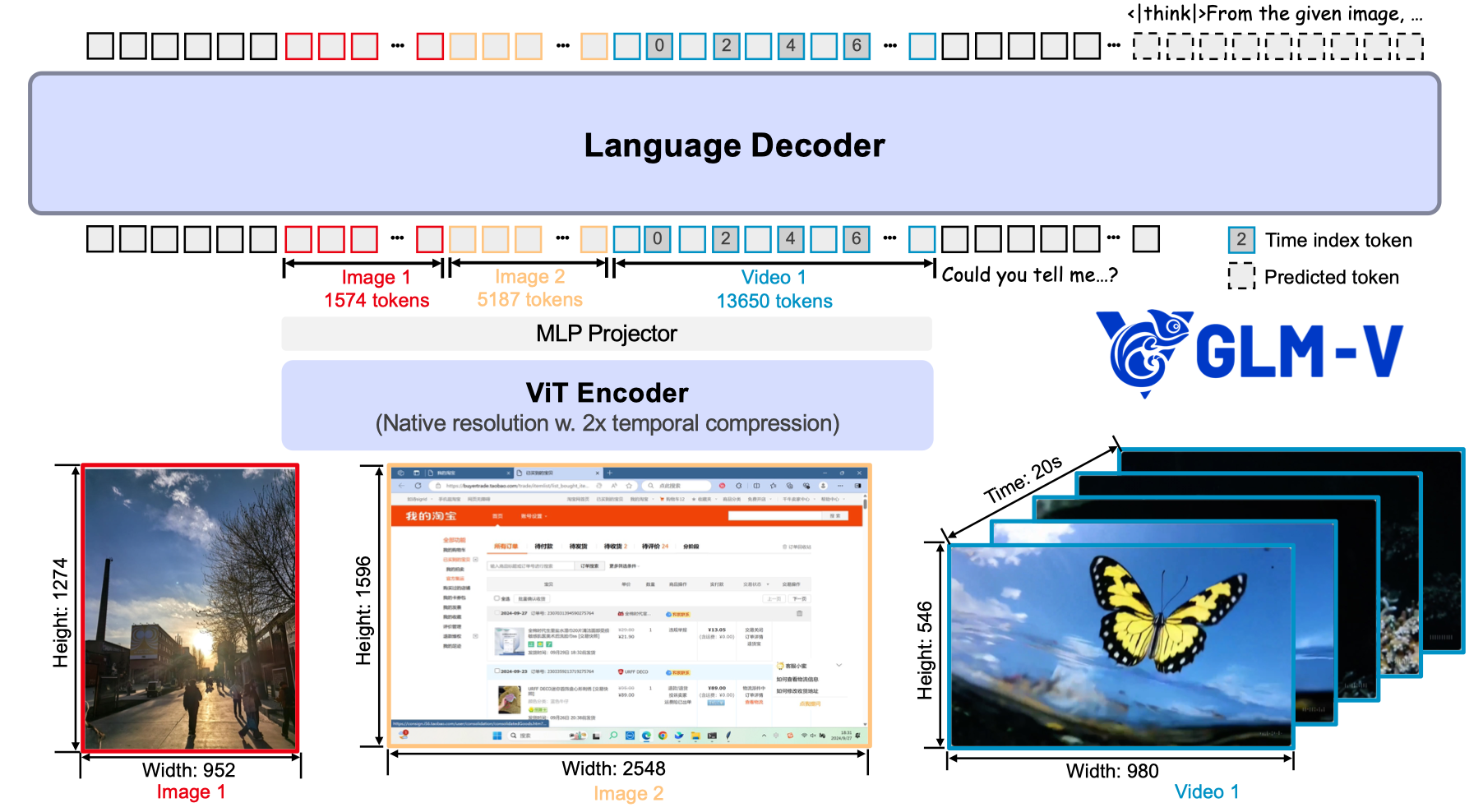

Architecture of GLM4.1V-Thinking

与 Qwen2.5-VL 一样，作者将 encoder 的 2D convolution 替换为了 3D convolution，用于处理视频输入，然后对于 single-image inputs，GLM-4.1V-Thinking 会将输入复制，变成一个含有两帧相同图片的 video 输入

为了支持不同分辨率图片输入，作者进行了两点改进：

第一是使用了 2D RoPE 来处理不同分辨率的图片输入

第二是使用 bicubic interpolation 来将不同分辨率的图片适应到 encoder 的 position embedding 上。具体来讲，对一个拥有 $H_p\times W_p$ patches 的图片，每个 patch 的坐标 $(w,h)$ 首先会被 normalized 到 $[-1,1]$ 中：

$$ g_{norm} = (w_{norm}, h_{norm}) = 2* \left(\frac{w+0.5}{W_p}, \frac{h+0.5}{H_p}\right) - 1 $$

然后，我们再使用 bicubic interpolation $\mathcal{I}_{bicubic}$ 将坐标映射到原始的 position embedding 上：

$$ P_{adapted} = \mathcal{I}_{bicubic}(P_{orig}, g_{norm}) $$

对于视频输入，作者在每一帧之后插入了一个 time index token, 用每一帧的 timestamp string 来表示。这个做法与 Qwen2.5-VL 一样。

Pre-training

Pre-training Data

Pre-training 数据包括 image-caption data, interleaved image-text data, OCR data, grounding data, video data 和 instruction tuning data

Image caption data Image caption data 用于提升模型的世界知识。作者从 LAION, DataComp, DNF 以及 Wukong 等数据集收集了 10B 的 image-text pairs, 然后进行数据清洗：

  1. Heuristic-based filtering: 基于规则，如 resolution, caption length 等过滤掉低质量的图片
  2. Relevance filtering: 计算 CLIP score, 过滤掉低质量的数据
  3. Concept-balanced resampling: 基于 MetaCLIP , 来提升数据的覆盖程度，解决长尾分布的问题。这里 Seed1.5-VL 有一个类似的消融实验。
  4. Factual-centered re-captioning: 通过 rewrite caption 来提升 caption 的质量和信息密度。Idefics2 通过实验发现，rewriting caption 可以提高模型的表现。作者在最终的数据集里，混合了一部分 re-caption 的数据。

Interleaved image-text data 相比于 image-caption data, interleaved image-text data 体量更大，且逻辑关系更强。但是噪声也更多，因此作者针对不同来源的数据构建了不同的数据清洗策略：

  1. Web data processing pipeline: 数据来源为 MINT, MMC4, OmniCorpus 等。作者首先基于 CLIP-score，去掉与上下文不相关的图片；然后，作者去除掉广告，二维码等低质量的图片；最后，作者将图多文少的样本也给去除掉，比如相册图片。作者还训练了一个 high-knowledge-density image classifier, 来识别信息密度高的样本。
  2. Academic book processing pipeline: 作者从电子书中收集了 100M 的样本，这些电子书主要是 STEM domain，然后作者构建了一个 PDF parsing tool 来提取文档内容。

OCR data OCR 数据包含220M images, 数据集由三部分组成：

  1. Synthetic document images: 基于预训练语料，使用不同的格式来渲染文字生成不同的图片，然后基于 LAION 的图片作为背景
  2. Natural scene text images: 使用 Paddle-OCR 来从图片中提取文字以及对应的 bounding box
  3. Academic documents: 使用类似 Nougat 的方法来构建 PDF page-Markdown 的数据。

Grounding data 主要包含自然场景和 GUI 两个 domain 的 grounding 数据：

  1. Natural image grounding: 基于 LAION-115M 得到。作者使用 GLIPv2, 来自动化解析 caption 中的实体，然后预测对应的 bounding box, 作者将 bounding box 较少的样本去除掉。最终得到40M高质量的自然场景数据
  2. GUI grounding: 基于 CC 提取对应的 url, 然后使用 Playwright 来与网页进行交互，进而获取到所有的 DOM elements 与其对应的 bounding box. 最终收集到 140M高质量的 QA 样本

Video data Video data 从多个来源得到，作者使用了 fine-grained human annotation 来保证数据质量。作者还标注了 camera motion 等信息

为了保证数据的质量，作者进行了去重，来减少数据语义的相似性。

Instruction tuning data instruction tuning data 的策略如下：

  1. Task coverage and taxonomy: 优化数据分布
  2. Complex scenario augmentation: 构建复杂的指令跟随数据
  3. Data contamination check: 数据污染检查

最终一共收集到 50M样本，覆盖 visual perception, multimodal reasoning, GUI agent 等任务。

Pre-training Training

Pre-training 由两个 stage 组成：

  1. Multimodal pre-training: 提高模型的通用多模态能力，上下文长度为 8192, global batch size 为 1536. 使用了 data packing 策略，使用了 2-way tensor parallelism
  2. Long-context continue training: 提升模型在高精度图片，长视频，长上下文场景下的表现，上下文长度为 32768, 使用了 2-way tensor parallelism 和 4-way context parallelism.

SFT

SFT Data

数据包括 long CoT reasoning 数据，来让模型以标准格式输出 multi-step solution.

数据包括 verifiable tasks 以及 non-verifiable tasks, 覆盖中英两种语言。作者过滤了非常简单和非常困难的样本。

数据格式如下

1

<think> {think_content} </think> <answer> {answer_content} </answer>

对于 verifiable tasks, 输出格式为

1

<answer> <|begin_of_box|> {answer_content} <|end_of_box|> </answer>

数据清洗策略包括：

  1. 严格遵守格式要求
  2. reasoning style 不一致或者有噪声
  3. 混合语言输出。

作者还使用 RL checkpoints 来生成一部分高质量数据，加入到 SFT 阶段的数据集里面。

SFT Training

全参数微调。上下文长度为 32768， batch size 为 32.数据包括 long-form reasoning data 以及纯文本数据，包括 math, multi-turn conversation, agent planning 以及 instruction following 等.

[!tip] Observation 作者发现，在 SFT 阶段即使是使用带噪声的 reasoning data，模型在 RL 阶段也能继续训练。也就是说，不完美的 reasoning trace 也能提供 guidance. 但是，使用更高质量的数据可以让模型 RL 阶段的训练更稳定且表现更好。

RL

与 Seed1.5-VL 一样，作者在 RL 阶段结合了 RLVR 和 RLHF 两个训练目标。任务包括 STEM problem solving (such as mathematics, physics, chemistry), grounding, optical character recognition (OCR), video understanding, GUI agents, chart and document understanding, logical reasoning, and instruction following.

Data 作者首先构建了一个任务集合，然后基于这些任务，来过滤或者生成对应的 QA pair, 接下来作者基于难度和质量来过滤，最后作者在每个 domain 上进行 RL 的训练来保证数据的有效性。

Reward modelling 作者构建了一个 reward system, 用于给不同 domain 的任务进行奖励。为了探究不同 domain 的 reward 对模型整体表现的影响，作者设计了一个 low-quality reward system，实验结果如下，可以看到模型在训练后期出现了 collapse 或者 reward hacking 的情况。

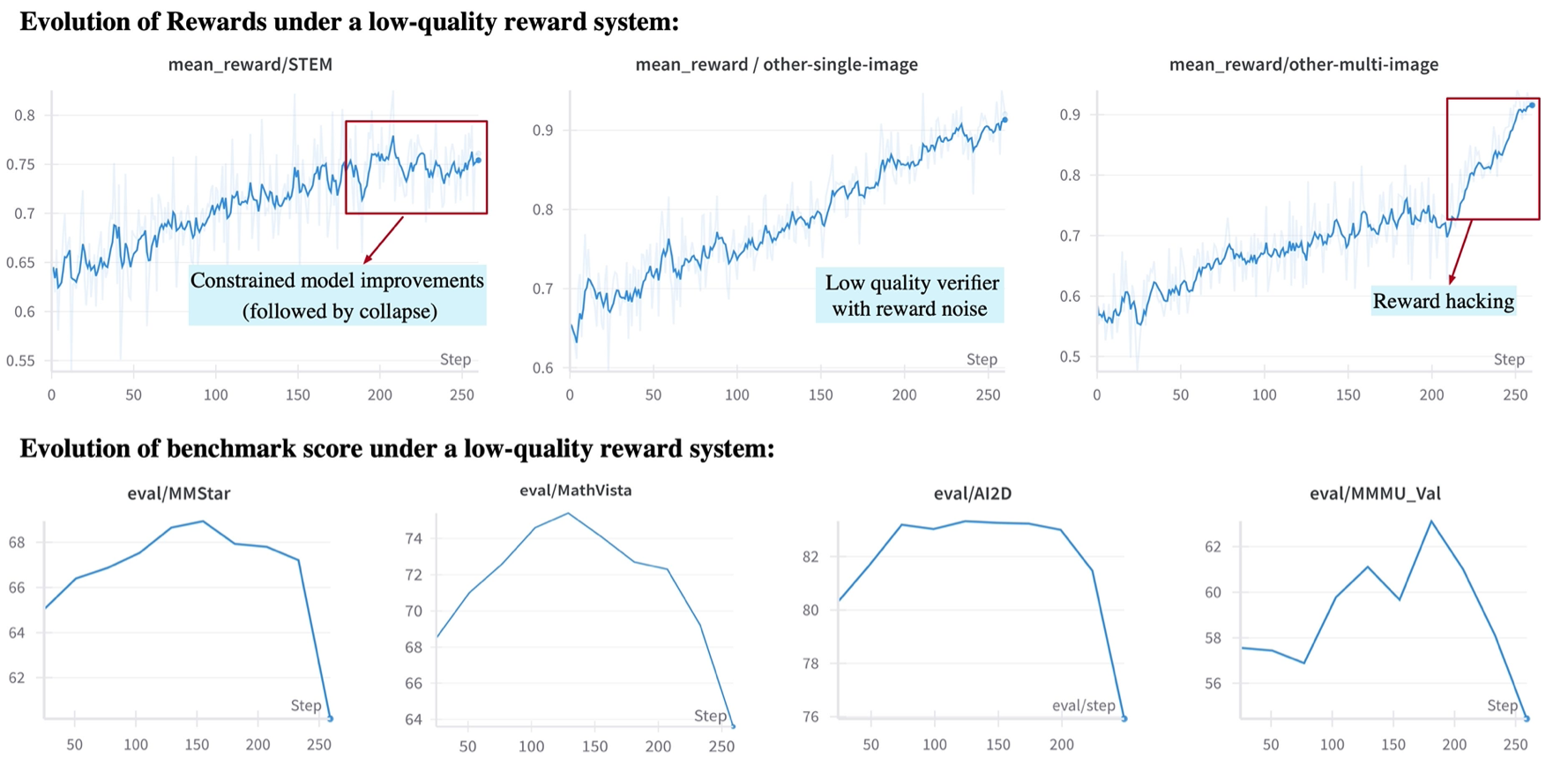

GLM-4.1V-Thinking reward ablation

[!tip] Observation 作者发现，不同任务的不同信号奖励会对模型最终表现产生巨大影响。

在使用 LLM 提取模型回答的 answer 的时候，作者要求模型的最终答案为 <|begin_of_box|> {answer_content} <|end_of_box|> 这种形式，避免大语言模型提取出错。

作者构建的 reward system 包含如下模块：

  1. shared verification functions: 包括格式检查等
  2. domain specific modules: 与 domain 相关的模块
  3. unit testing: 观测 domain 输出的分布，然后基于输出的分布来调整 reward logic

最终 reward 的 design 如下表所示

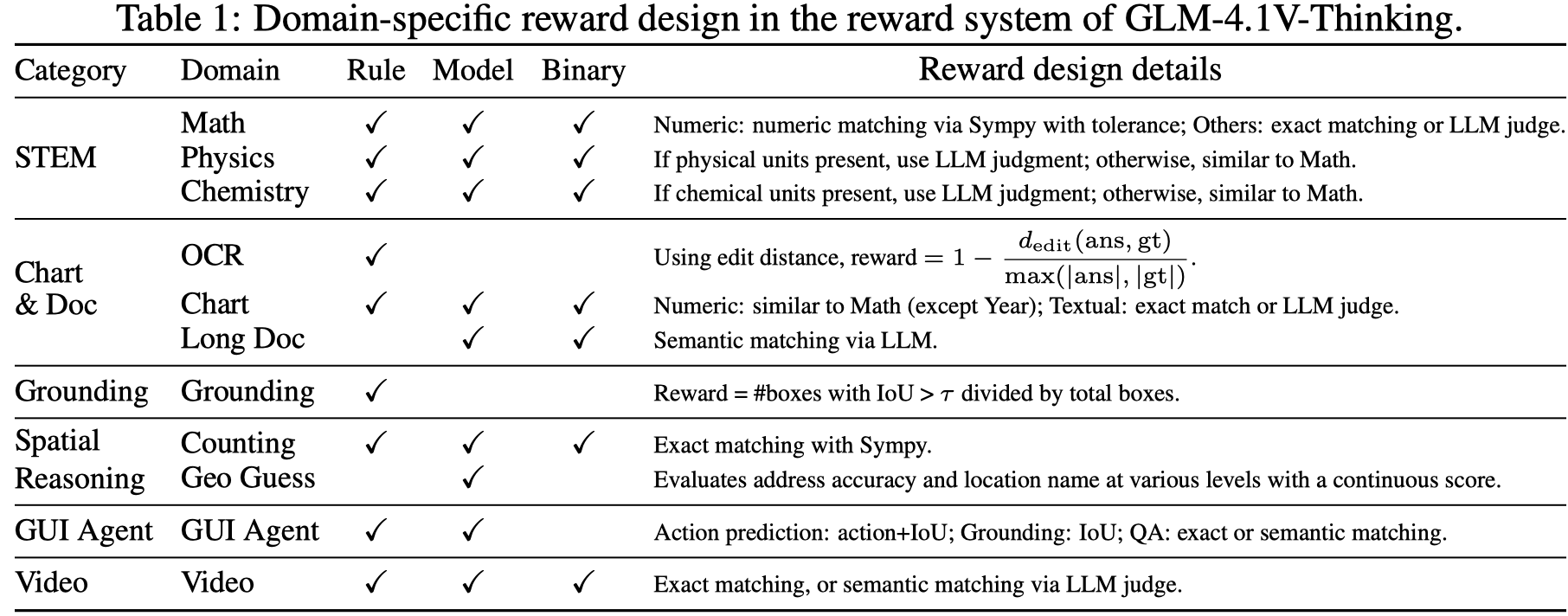

GLM-4.1V-Thinking reward design

RLCS 作者使用了 GRPO 来进行优化训练。作者发现，仅需 200 training steps 模型在一半以上问题的准确率就达到了 $90%$.

为了提升模型的训练效率，作者提出了 Reinforcement Learning with Curriculum Sampling (RLCS), 也就是将课程学习与 RL 结合起来。作者基于模型训练情况动态调整训练样本的难度，来保证每个样本对模型训练的提升都是最大的。

在 RLCS 训练之前，作者先使用模型评测得到每个样本的 pass@k, 然后根据结果将样本进行分类。在训练过程中，作者记录每个样本的 pass@k， 然后动态更新其分类结果。在采样的时候，作者基于难度来对样本进行加权，来降低太简单或者太难样本的采样概率。

作者还提出了一些提高 RL 表现的方法：

  1. Larger batch size: 使用更大的 batch size 效果更好
  2. Dynamic sampling expansion via ratio EMA: 作者定义了 naive 样本和高质量样本的比例，然后根据这个比例进行采样，来提升整体的采样效率。
  3. Force answering: 与 Qwen3 一样，对于比较难的问题，当输出的 token 数过长时，作者对模型输出进行截断，然后让模型基于已有思考过程直接输出结果。
  4. Discard KL loss: 与 DAPO 一样，作者也移除了 KL divergence loss
  5. Clip-higher: 与 DAPO 一样，作者通过修改超参数来提高模型的探索能力

[!tip] Observation

  1. RL 阶段的表现与 cold-start SFT 的表现并不完全相关。作者发现，cold-start SFT 取得更好的表现并不一定保证 RL 的表现就更好。
  2. RL 阶段各个 domain 数据的影响是正交的，这与 cold-start SFT 阶段的结果不同。

作者还提出了一些提高训练稳定性的方法：

  1. 提高 cold-start SFT 阶段数据的质量
  2. 移除 KL divergence loss
  3. 使用 top-p 为 1，而不是 0.9 (如 Qwen-LLM 中的设置)，top-p 为 1 可以 cover 整个 vocabulary，避免某些 token 没有参与训练
  4. per-sample loss 和 per-token loss 没有显著区别，但是 per-sample loss 稳定性更高
  5. 在 cold-start SFT 阶段让模型学会格式要求，而不是在 RL 阶段加入 format reward

Infra 在 infra 方面，作者做了如下改进：

  1. Load balancing of sequence lengths across DP ranks. 平衡每个 rank 的 sequensequence length 以及 compute load
  2. Intra-rank training with sequence packing and gradient accumulation. 将 sequence packing 和 gradient accumulation 结合起来
  3. Sample packing and reorganization within DP ranks. data packing
  4. Dynamic sampling expansion via ratio EMA. 平衡 naive 样本和高质量样本之间的比例

Evaluation

Performance

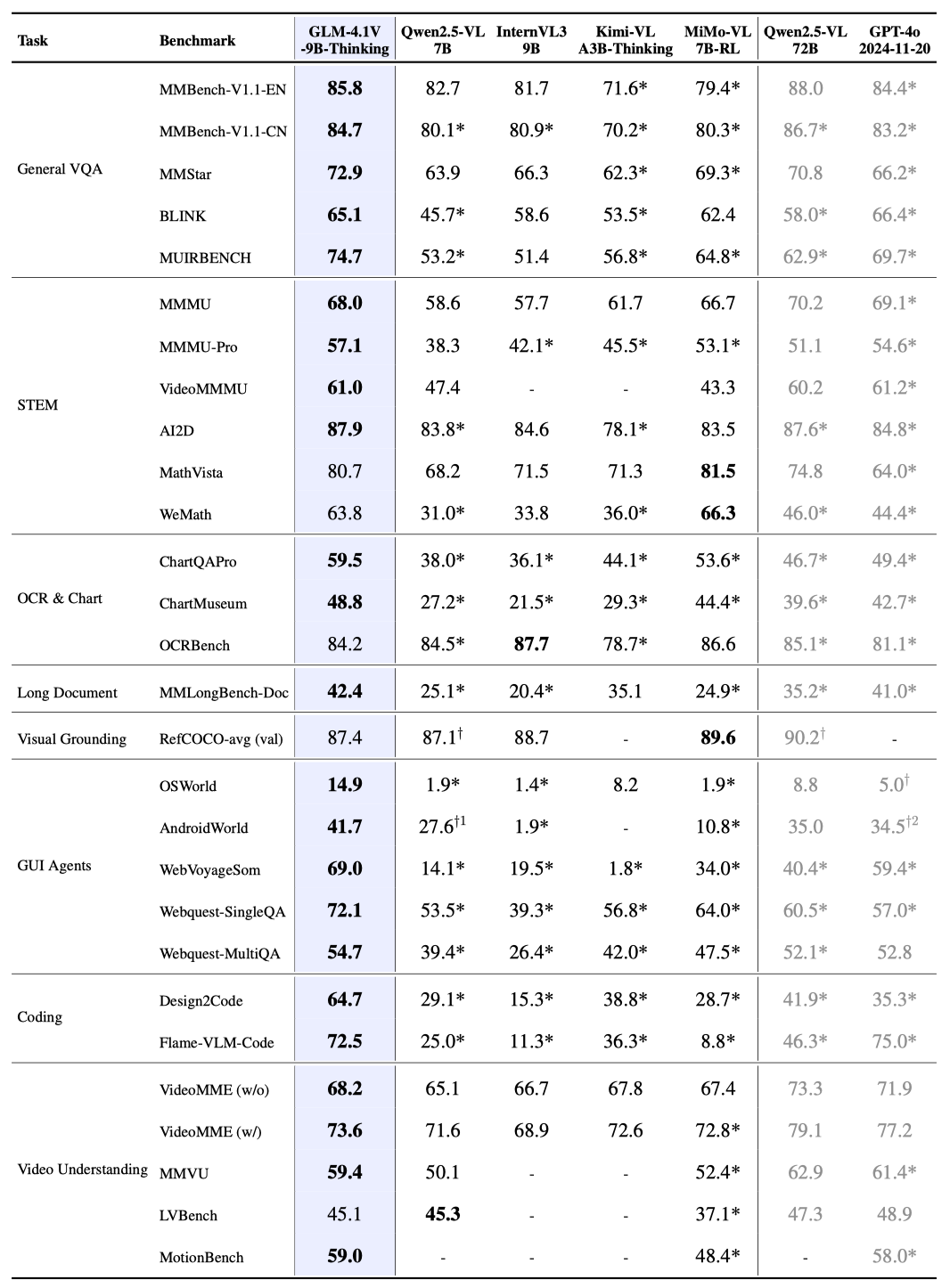

Performance of GLM4.1V Thinking

可以看到，GLM-4.1V-Thinking 在多个 benchmark 上都达到了 SOTA.

Ablation Study

作者评估了一下不同 domain 的 RL 训练对模型整体表现的影响。作者使用不同的数据来进行训练，然后分析结果的相关性，结果如下

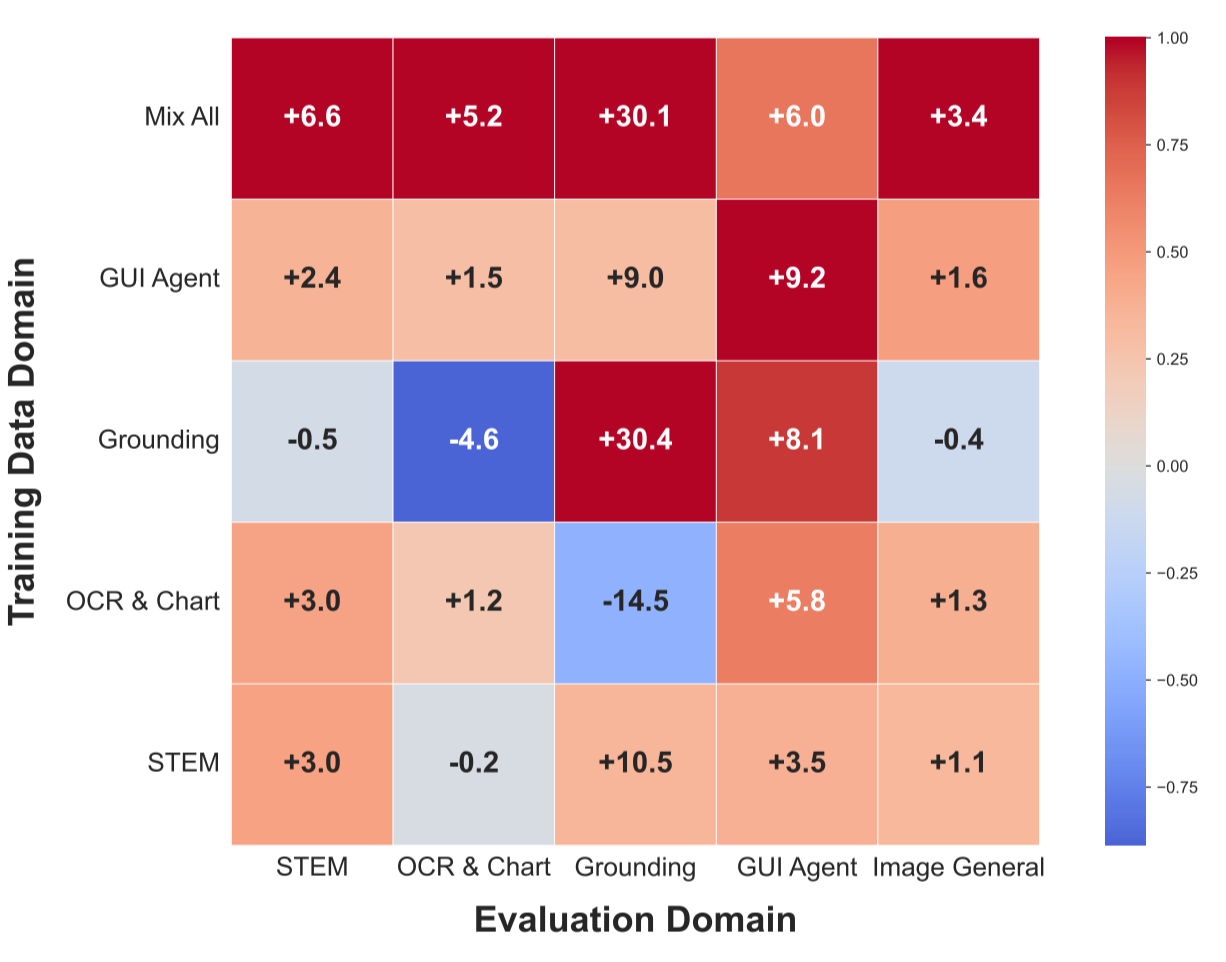

Cross-domain generalization in reinforcement learning

实验结果发现：

  1. 在某个 domain 上的训练会提高模型在其他 domain 上的表现
  2. 联合多个 domain 进行训练最终的表现会更好

作者还发现，不同的任务之间存在关联，如 GUI-agent 和 grounding 这两个任务是高度相关的。OCR & Chart 以及 GUI-agent 也是高度相关的。

Conclusion

在本文中，作者提出了 GLM-4.1V-Thinking, 一个 9B 的通用多模态 reasoning model, 作者通过构建高质量的数据，多阶段的训练，让模型在 reasoning 和 non-reasoning 任务上均超过了已有的 SOTA 模型的表现

作者认为，模型有以下局限：

  1. 模型并没有提升 reasoning 的质量，在某些情况下，模型结果正确，但是中间过程错误。作者分析这是因为目前只有针对结果的奖励机制。因此，未来需要能够评估中间过程的 reward model
  2. RL 的训练具有不稳定性，作者发现模型对设置比较敏感，这对 RL 训练的 scaling 提出了挑战。
  3. 模型在复杂场景下表现依旧不太好，比如图片中有物体遮挡的情况，这些感知误差也会影响最终的 reasoning 表现。作者认为如何同时提高 perception 和 reasoning 的表现是一个需要研究的课题。

未来的工作有：

  1. 如何构建更好的 reward 机制，来同时评估结果和中间过程。从而防止模型 reward hacking
  2. 如何基于 multimodal training 来提升模型在纯文本任务上的表现。探究 visual reasoning 和 text reasoning 如何互相促进也是一个课题
  3. 如何更好评估模型的表现，即如何更好评估模型的 failure modes, 比如幻觉，short reasoning 等

References

Appendix

GLM-4.1V-Thinking 的 patch merger 代码

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35


class Glm4vVisionPatchMerger(nn.Module):
    def __init__(self, dim: int, context_dim: int, hidden_act: str, bias: bool = False) -> None:
        super().__init__()
        self.proj = nn.Linear(dim, dim, bias=bias)
        self.post_projection_norm = LayerNorm(dim)
        self.gate_proj = nn.Linear(dim, context_dim, bias=bias)
        self.up_proj = nn.Linear(dim, context_dim, bias=bias)
        self.down_proj = nn.Linear(context_dim, dim, bias=bias)
        self.act1 = nn.GELU()
        self.act_fn = ACT2FN[hidden_act]

    def forward(self, hidden_state: torch.Tensor) -> torch.Tensor:
        hidden_state = self.proj(hidden_state)
        hidden_state = self.act1(self.post_projection_norm(hidden_state))
        return self.down_proj(self.act_fn(self.gate_proj(hidden_state)) * self.up_proj(hidden_state))

class Glm4vVisionModel:
    def __init__(self, config):
        self.downsample = nn.Conv2d(
            in_channels=config.hidden_size,
            out_channels=config.out_hidden_size,
            kernel_size=config.spatial_merge_size,
            stride=config.spatial_merge_size,
        )
        self.merger = Glm4vVisionPatchMerger(
            dim=config.out_hidden_size, context_dim=config.intermediate_size, hidden_act=config.hidden_act
        )

    def forward(self, hidden_states):
        ...
        hidden_states = hidden_states.view(-1, self.spatial_merge_size, self.spatial_merge_size, hidden_states.shape[-1])
        hidden_states = hidden_states.permute(0, 3, 1, 2)
        hidden_states = self.downsample(hidden_states).view(-1, self.config.out_hidden_size)
        hidden_states = self.merger(hidden_states)
