Notes on ViT

Introduction

Transformer 架构在 NLP 领域已经成为了事实上的标准。而在 CV 领域，目前还是 CNN 架构占据了主导。

在本文中，作者就探究是否可以应用 Transformer 架构来完成图像识别的任务。

作者发现，当在小规模数据集上进行训练时，Transformer 架构的表现是不如 CNN 架构的，作者认为原因是 Transformer 架构缺乏如 translation equivariance 和 locality 等 inductive biases. 但是当数据集规模上去之后，作者发现这种 inductive bias 可以通过大规模训练抵消掉。其中，最好的模型在 ImageNet 上达到了 $88.55%$ 的准确率。

Method

ViT 的架构如下图所示

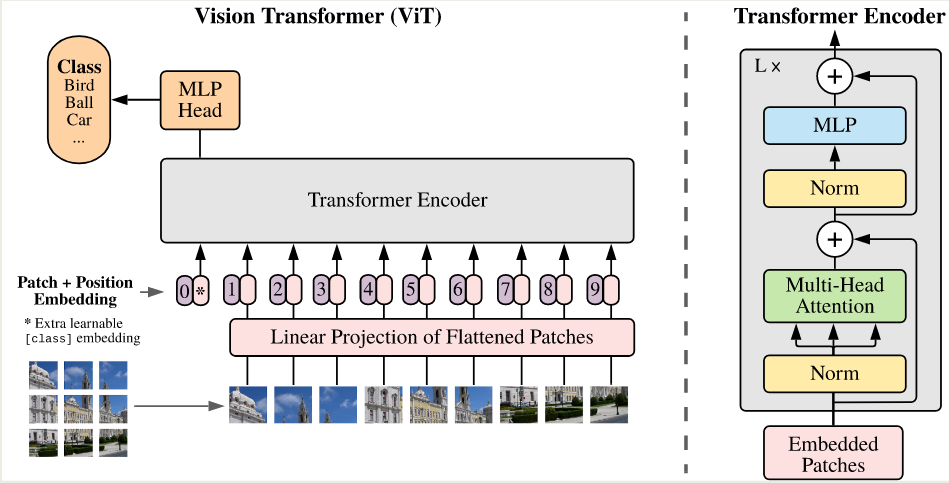

Architecture of ViT

为了能够处理图片，对于输入的图片 $x\in\mathbb{R}^{H\times W\times C}$, 其中 $(H,W)$ 是图片大小，$C$ 是 channel 的个数。作者将其展开为一个 2D patch 序列, $x_p\in\mathbb{R}^{N\times (P^2\times C)}$, 其中 $(P, P)$ 是 image patch 的大小，$N=HW/P^2$ 是 image patch 的的个数，也是 Transformer 输入 token 的个数，Transformer 的 hidden size 为 $D$, 作者使用了一个 linear layer 来将 image patch 转换为 Transformer 的输入。

与 BERT 一致，作者使用了一个 [class] token 来作为输入 patch 序列的 embedding, 即 $z_0^0=x_{class}$, 其对应的输出 $z_L^0$ 作为该图片的表示。作者还使用了 1D 的 position encoding. 最终，ViT 表达式如下所示

$$ \begin{aligned} z_0 &= [x_{class};x_p^1\mathbf{E};x_p^2\mathbf{E};\cdots;x_p^N\mathbf{E};]+\mathbf{E}_{pos}, &\mathbf{E}\in\mathbb{R}^{(P^2\cdot C)\times D},\mathbf{E}_{pos}\in\mathbb{R}^{(N+1)\times D}\\ z_{\ell}'&=\mathrm{MultiHeadAttention}(\mathrm{LayerNorm}(z_{\ell-1}))+z_{\ell-1},&\ell=1,\dots,L\\ z_{\ell} &= \mathrm{MLP}(\mathrm{LayerNorm}(z_{\ell}'))+z_{\ell}',&\ell=1,\dots,L\\ y&=\mathrm{LayerNorm}(z_L^0) \end{aligned} $$

作者分析认为，相比于 CNN 架构，Transformer 架构缺乏 inductive bias, 这是因为每个 patch 对其周围的 2D 临近信息用的非常少，ViT 架构必须从零开始学习这些位置以及空间关系。

作者还介绍了混合架构，即 patch embedding 由一个 linear layer 替换为一个 CNN 架构

在 finetune 时，作者移除了 pre-trained 的 prediction head, 然后加入了一个 $D\times K$ 的 feed forward layer, 其中 $K$ 是分类的类别数。

Experiments

作者使用的数据集如下所示

Dataset	classes	images
ImageNet	1K	1.3M
ImageNet-21K	21K	14M
JFT	18K	303M

作者在 ImageNet, CIFAR-10/100, Oxford-IIIT Pets, Oxford Flowers-102 这些数据集上进行评测。

模型配置如下表所示

Model	Layers	$D$	$D_{FFN}$	# heads	# params
ViT-Base	12	768	3072	12	86M
ViT-Large	24	1024	4096	16	307M
ViT-Huge	32	1280	5120	16	632M

为了简便，作者在后续实验过程中，对模型名字进行了改写，比如 ViT-L/16 就代表了 ViT-Large model, 其对应的 patch size 为 16.

ViT 的实验结果如下图所示

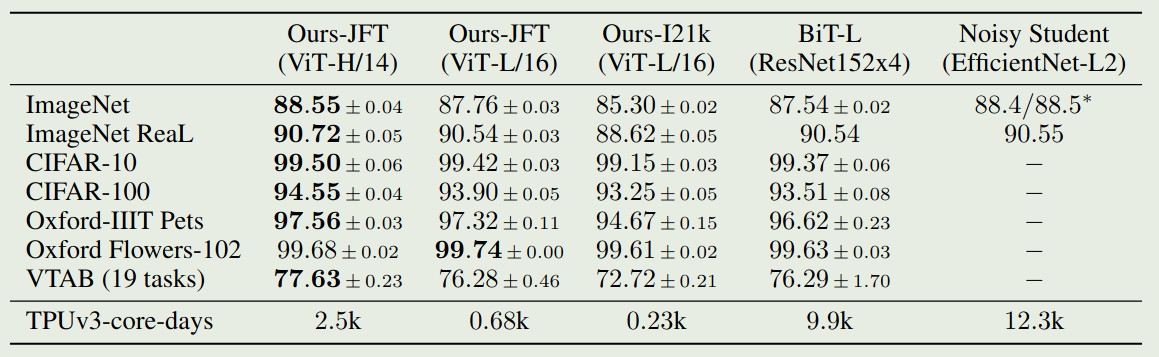

Performance of ViT

可以看到相比于 CNN 架构，ViT 所需要的训练时间更少，且效果更好。

为了验证 ViT 模型具有更高的训练效率，作者在不同的数据集上进行的实验，结果如下图所示

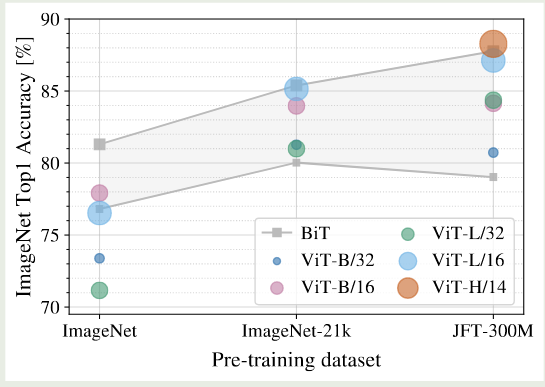

Transfer to ImageNet

可以看到，当数据集比较小时，大部分 ViT 模型表现都比 ResNet 差，但是当数据集规模增加之后，ViT 的表现逐渐超过了 ResNet. 并且，随着数据集规模的增加，大模型的表现也比小模型好。

作者进一步在四个不同大小的随机数据集上进行了验证，结果如下图所示

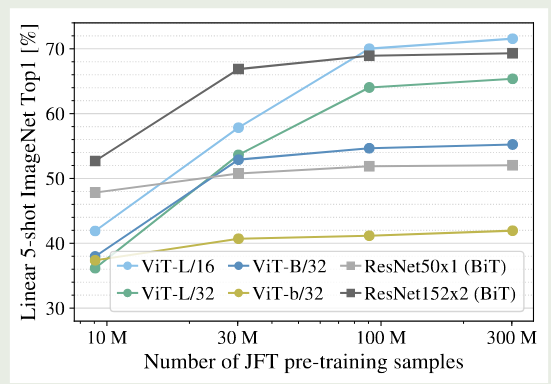

Linear few-shot evaluation on ImageNet v.s. pre-training size

实验结果显示，inductive bias 在小规模数据集上比较有效，但是当数据集规模上去之后，直接从数据集中学习相关的 pattern 更加高效和有效。

由于不同的模型参数可能不太一致，为了更加公平地对比，作者使用算力来进行对比，结果如下图所示

Performance v.s. cost for different architectures

实验结果显示，ViT 的训练效率比 ResNet 更高，其次，hybrid model 在算力比较小的时候，其表现比 ViT 更好，但是当算力提升之后，两者表现差不多。最后，ViT 随着算力的提升，还有进一步提升的空间。

作者还对 ViT 的 attention 进行了进一步的分析，结果有以下几点：

row-column structure 很明显，同一行同一列的 patches 有比较相似的 embedding
ViT 学习到的 position embedding 对于比较近的 patches 其相似度也更高
对于 attention 来说，某些 heads 在 early layer 就已经开始关注全局信息，并且随着 layer 的提升，attention distance 也在提升，说明模型关注全局信息的能力逐渐增强

作者尝试了对 Transformer 进行 scaling up, 结果如下图所示

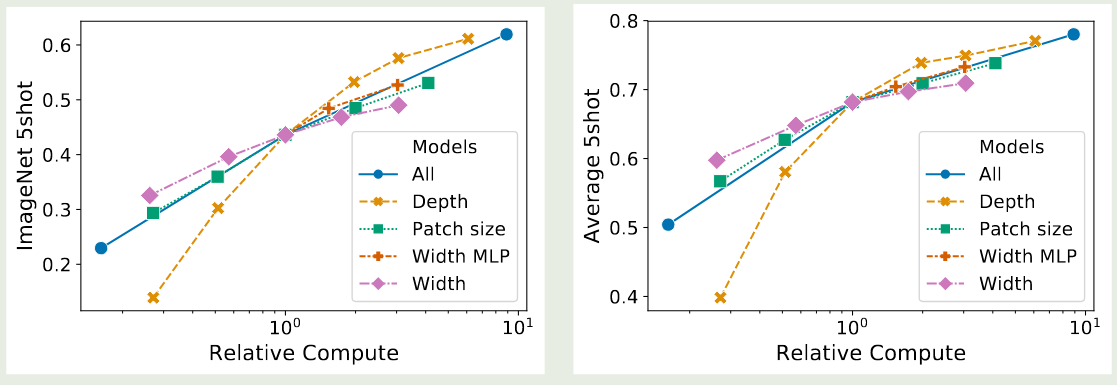

Scaling of ViT

实验结果显示，使用更多的 layer 可以有效提高模型的表现，但是当 layer 数大于 16 之后，其提升有限。另一方面，提高宽度对模型表现影响不大。作者发现，降低 patch size 也可以提高模型的表现。

作者还对比了不同类型的 position encoding, 结果发现，使用/不使用 position encoding 对模型表现影响非常大，但是不同的 position encoding 总体来说表现差别不是很大。

Conclusion

作者在本文中提出了 ViT, 一个基于 Transformer 架构的图像识别模型，作者通过在大规模数据集上进行训练验证了 ViT 架构的有效性。

作者发现目前还存在如下挑战：

如何使用自监督的方式进行训练，比如类似 BERT 的 masked patch prediction
将 ViT 应用于其他的视觉任务，比如检测和分割
进一步 scaling ViT
